球磨机，选矿工业中常用的一种粉磨设备。主要可适用于粉磨各种矿石及其它物料，常被广泛用于选矿、建材及化工等行业。为了帮助用户朋友们更好地认识了解这一粉磨机械，以下将是对球磨机内部结构相关知识的简单介绍，具体如下：

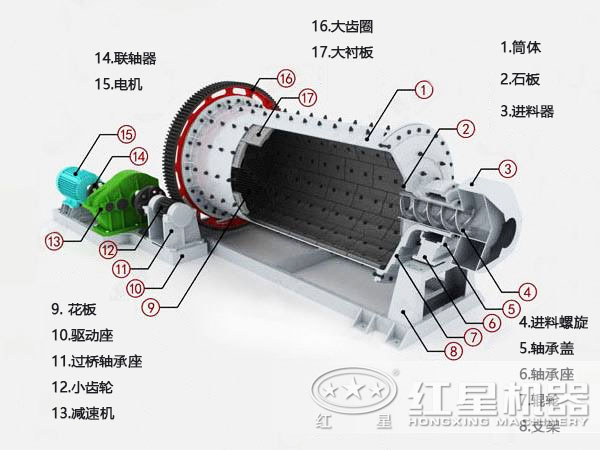

一、球磨机内部结构示意图

球磨机宏观上看是由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。其实质核心部分则是由水平的圆柱形筒体、衬板、隔仓板（多仓磨机才具备）、主轴承、磨头、进出料装置和传动系统等部分组成。具体该球磨机内部结构示意图如下：

二、球磨机内部结构细节详解

1、进料口：进料口内壁呈螺旋型，以实现强制给料功能，并且能使偶尔进入螺旋筒内的钢球返回。进料端盖轴颈宽度大于轴承衬宽度20mm，以适应回转部热胀冷缩引起的变形。

2、筒体：球磨机的筒体是其主要工作部件之一，当其工作时除了要承受研磨体的静载荷外，还要依靠筒内装入的钢球、钢段或瓷球、钢玉球等研磨体的冲击和研磨作用来将物料粉碎和磨细的。且筒体是回转的，所以筒体上产生的是交变应力。

3、主轴承：个类磨机主轴承的重要构造基本相同，都是由轴瓦、轴承座、润滑及冷却系统组成。对于其润滑问题必须充分重视，一般都采用稀油集中循环润滑，小型机也有的采用油环润滑、油环滴油润滑或毛线润滑等方式。

4、衬板：保护筒体，使筒体免受研磨体和物料的直接冲击和摩擦；另外，还可利用不同形式的衬板可调整磨内各仓研磨体的运动状态，加强粉碎作用，有助于粉磨效率，从而增加产量，降低金属消耗。

6、隔仓板：主要用于分隔研磨体，具有控制磨内物料流速问题，并且还可防止大颗粒物料窜向出磨端；通常情况下，球磨机的隔仓板可分为单层和多层这两种，其中双层隔仓板又分为过度仓式、提升式和分级式几种。

7、传动装置：球磨机的传动装置可分为边缘传动和中心传动两种形式，包括主电动机、辅助电动机、减速机、传动轴及边缘传动的大小齿轮等部件。主要用来帮助球磨机在工作时能方便快捷的传递。

以上即是对球磨机内部结构的简单阐述，希望能够为广大预投资该球磨机设备的厂家用户带去一丝建设性指导。
